Problem:

W komputerze bez przerwy pracuje wentylator na wysokich obrotach, spód laptopa jest nadmiernie ciepły., chociaż komputer działa bez większych spowolnień.

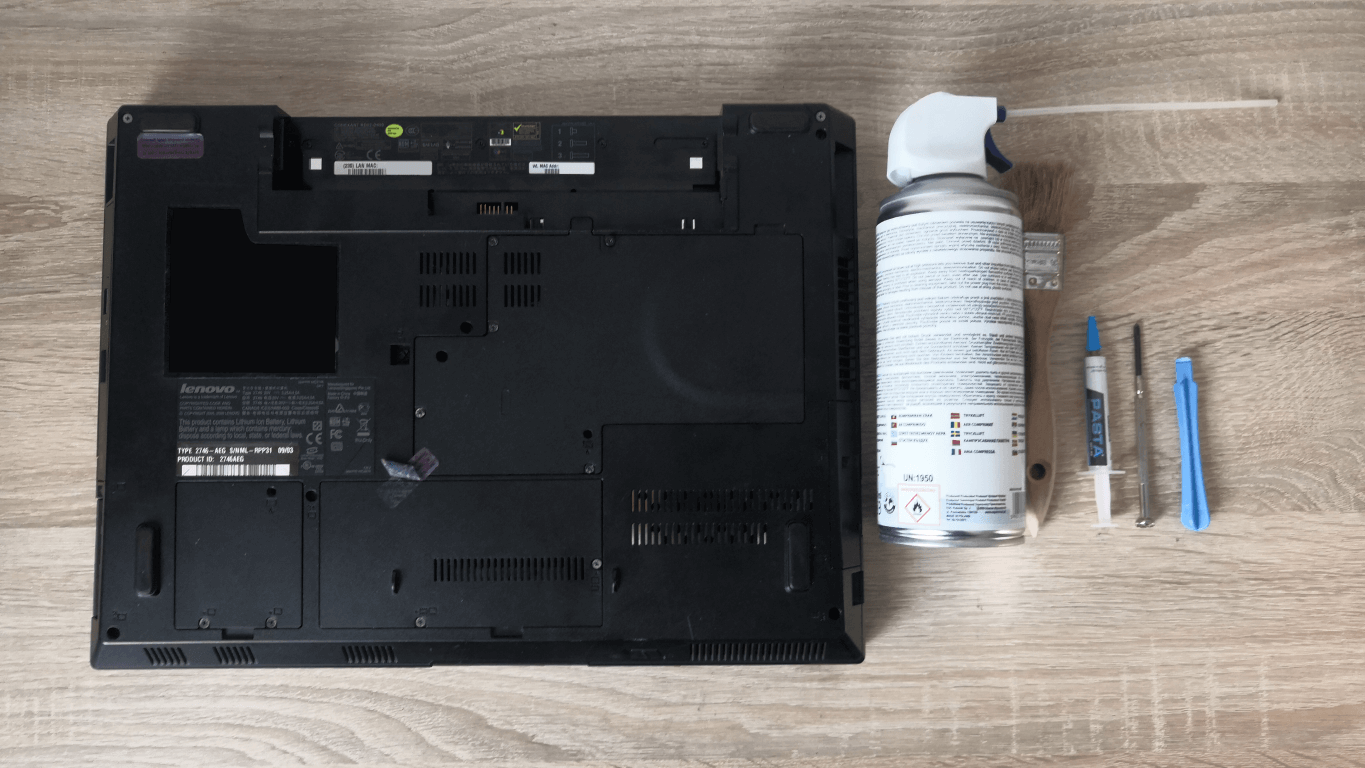

Potrzebne narzędzia w Lenovo SL500:

W celu rozkręcenia laptopa, aby dostać się do układu chłodzenia, potrzebujemy:
– śrubokręt krzyżak- plastikowy otwierak

Natomiast do czyszczenia układu chłodzenia potrzebujemy:
– pędzelek
– sprężone powietrze
– pastę termoprzewodzącą
– alkohol izopropylowy
– patyczek kosmetyczny
– ręcznik papierowy

Rozwiązanie:

Komputer trafił do mnie bez baterii, jednak zawsze należy pamiętać aby wyjąć baterię z laptopa aby uniknąć potencjalnych zwarć. Swoją drogą
w tym modelu laptopa wyjęcie baterii jest konieczne ponieważ część klapy jest trzymana przez baterię. Jest to bardzo praktyczne posunięcie ze strony Lenovo aby nikt nie zapomniał wyjąć owej baterii.

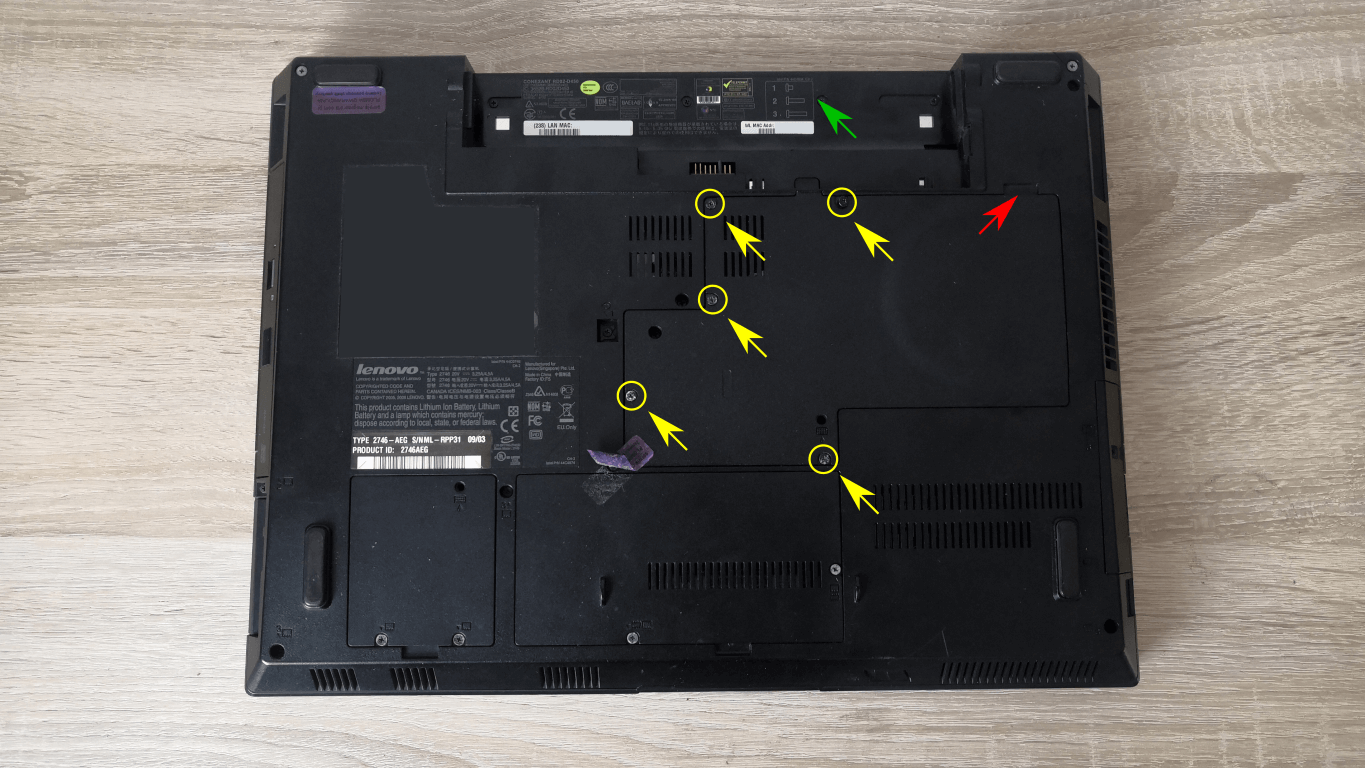

Odkręcamy 5 śrub zaznaczonych na żółto, które trzymają klapę dolną laptopa. Następnie podważamy otwierakiem miejsce zaznaczone na czerwono.
Tak na marginesie Lenovo ma fajny wskaźnik który jest pod baterią oraz numerki koło śrubek aby nikt przy skręcaniu nie wkręcił za długiej śruby
w miejscu krótkiej.

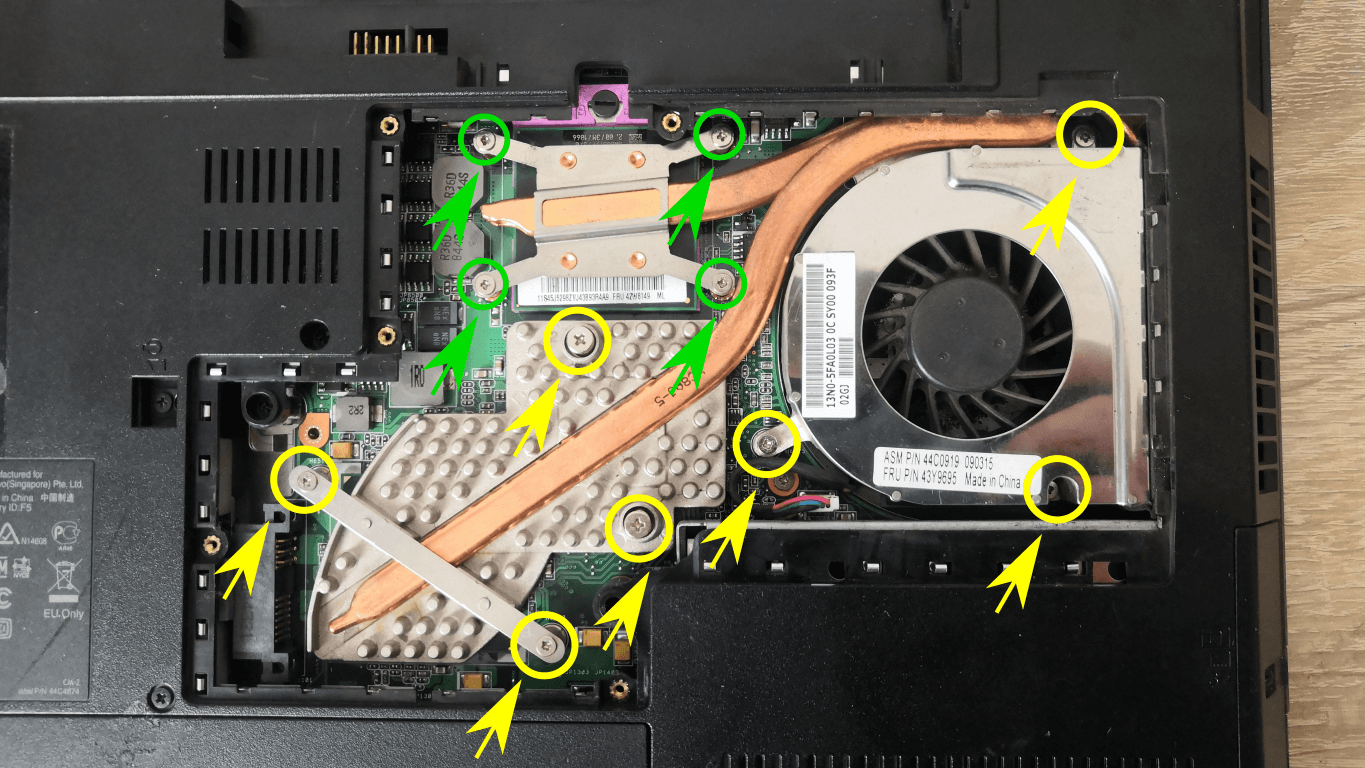

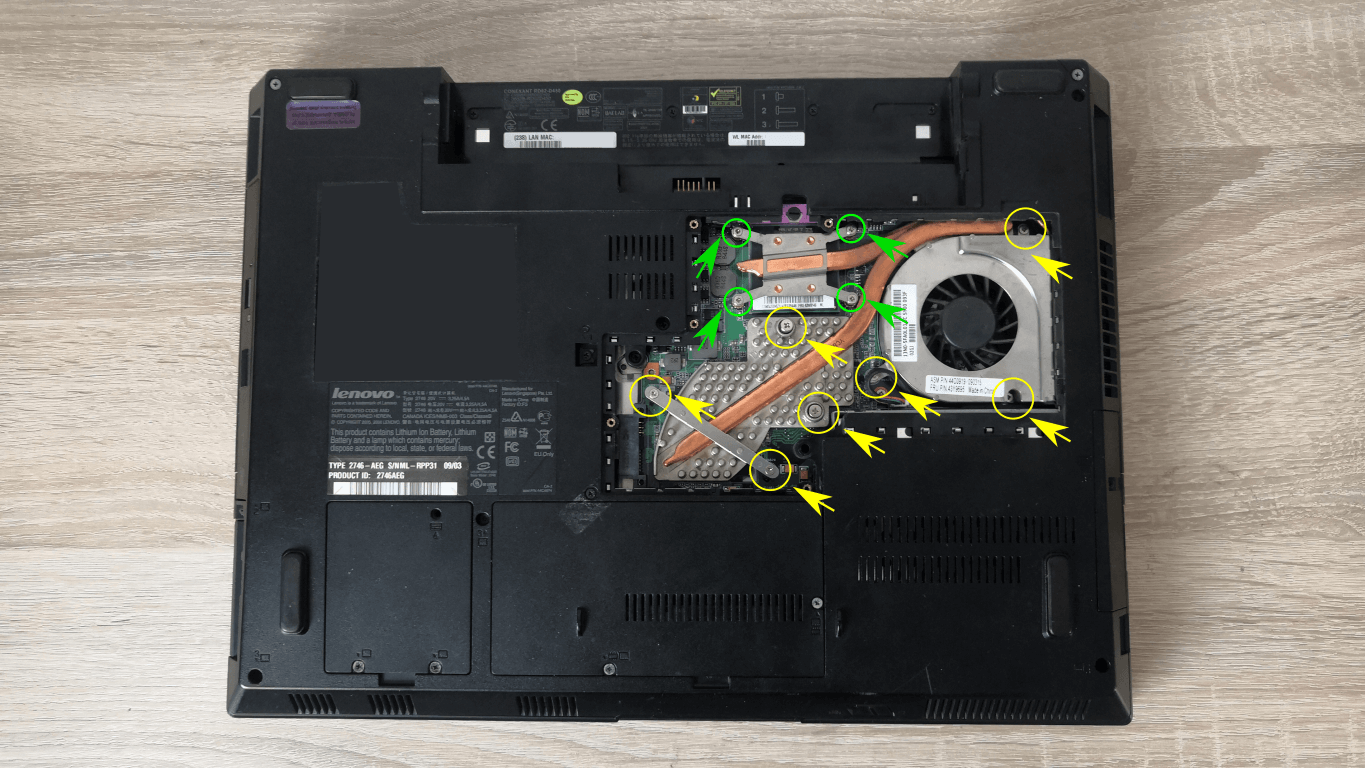

W Lenovo SL500 układ chłodzenia składa się z dwóch osobnych elementów. Odkręcamy 3 śrubki (zaznaczone na żółto) wokół wentylatora w dowolnej kolejności, natomiast 4 pozostałe śrubki luzujemy po kilka półobrotów wg cyferek przy śrubkach. Przy układzie laptopa jak na zdjęciu: prawa górna, lewa górna, prawa dolna, lewa dolna – i powtarzamy aż układ będzie odkręcony. Takie postępowanie jest ważne aby nie ukruszyć procesora lub układu graficznego. Gdybyśmy odkręcali pojedyncze śrubki, naprężenie dociskającego radiatora do układu mogłoby go uszkodzić. Po odkręceniu wszystkich 7 śrubek możemy wyjąć pierwszy radiator.

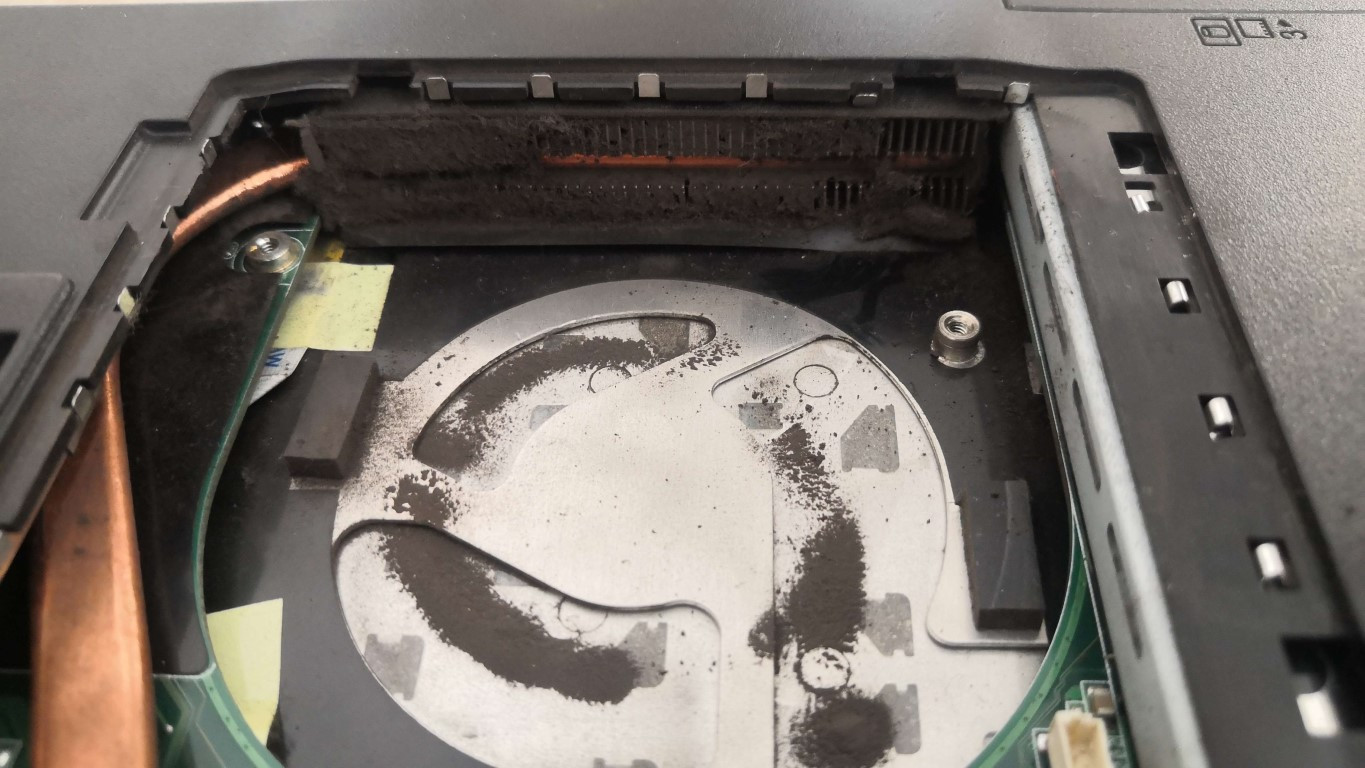

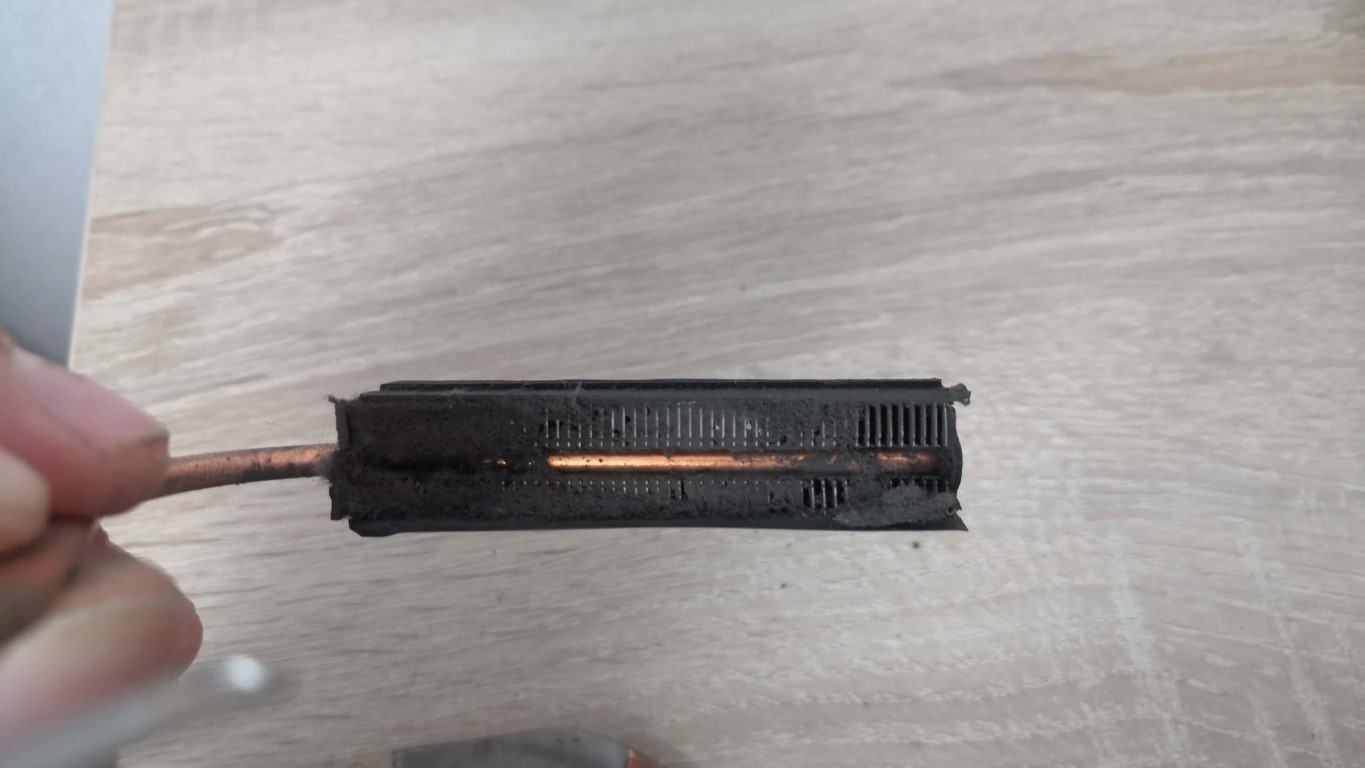

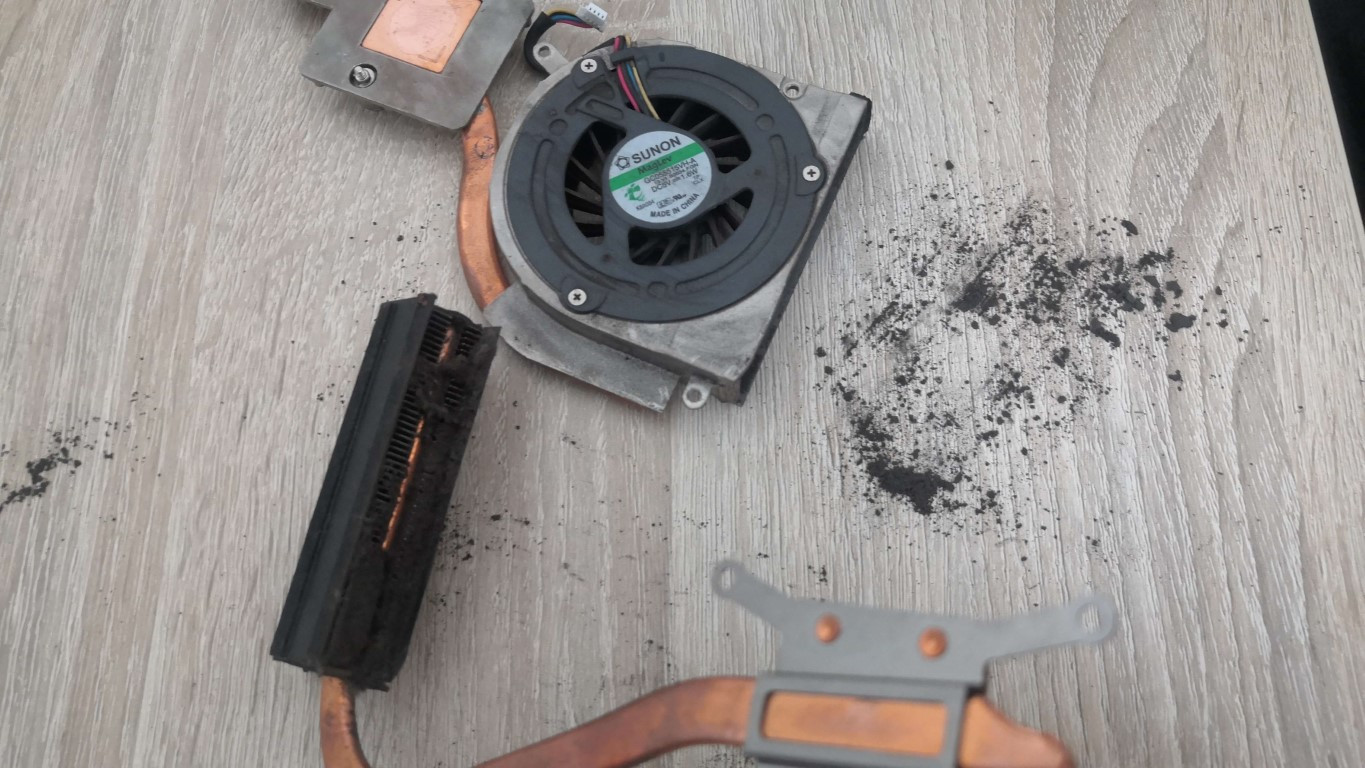

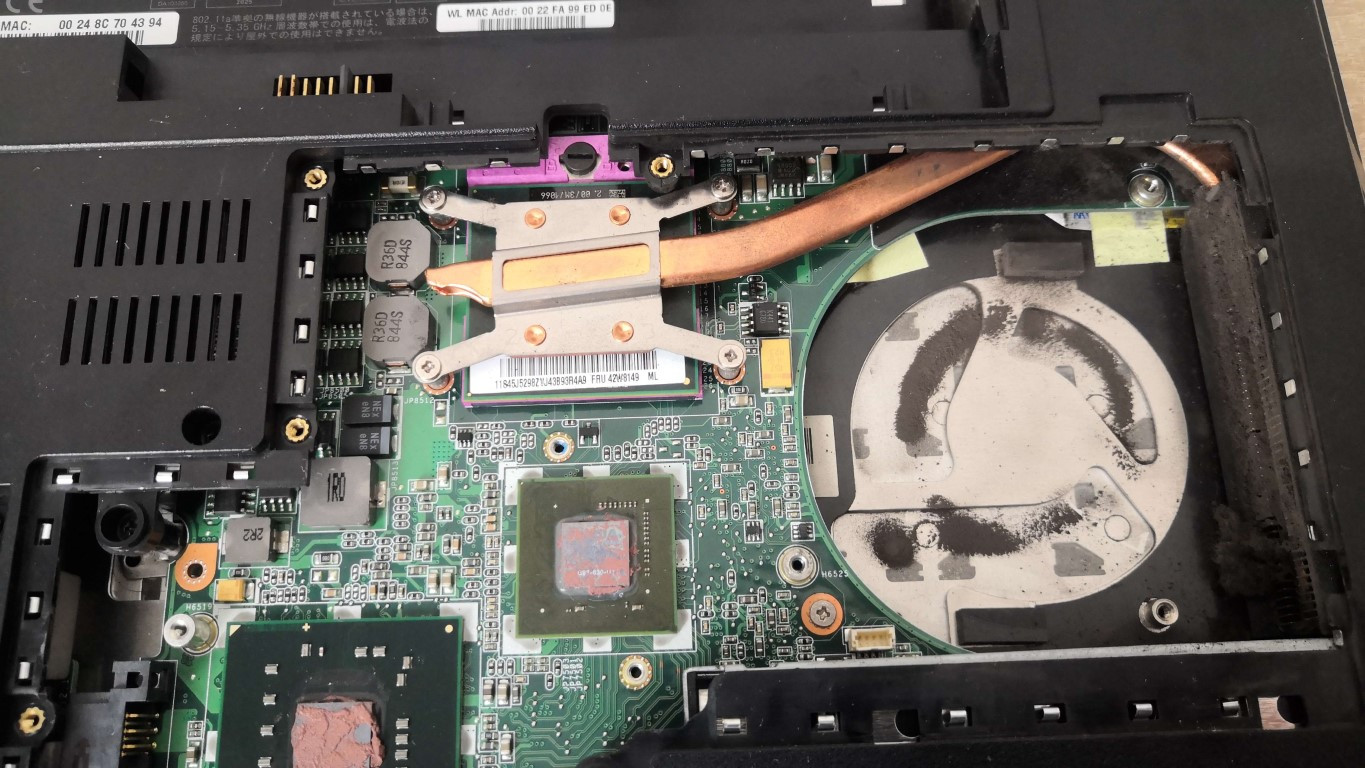

Do odkręcenia pozostaje drugi radiator z zaznaczonymi na zdjęciu śrubkami na zielono. Śrubki te, w tym położeniu laptopa jak na zdjęciu, odkręcamy półobrotami wg kolejności: prawy górny, lewy dolny, prawy dolny, lewy górny. Na kolejnych zdjęciach już widzimy powód dla którego wentylator chodził na najwyższych obrotach, niemal całkowicie zapchany układ chłodzenia.

Czyszczenie Lenovo SL500:

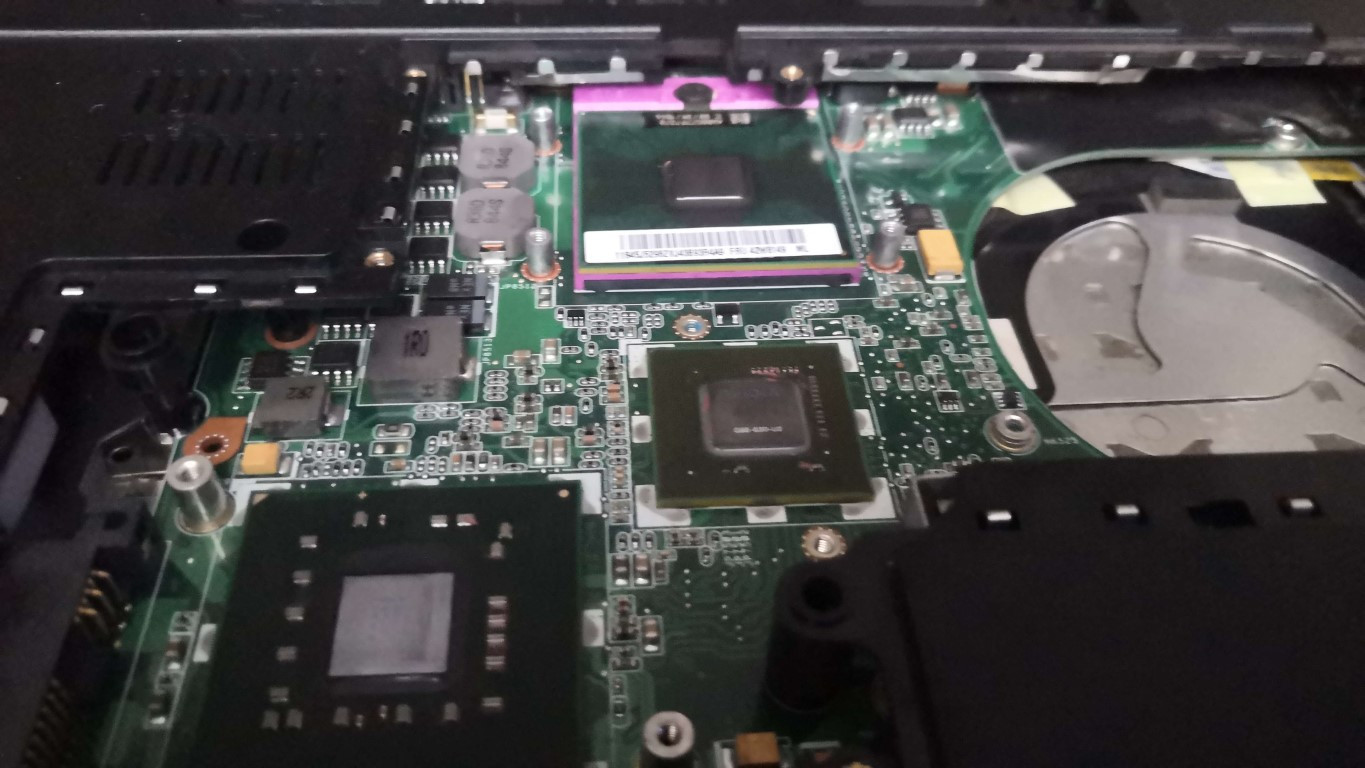

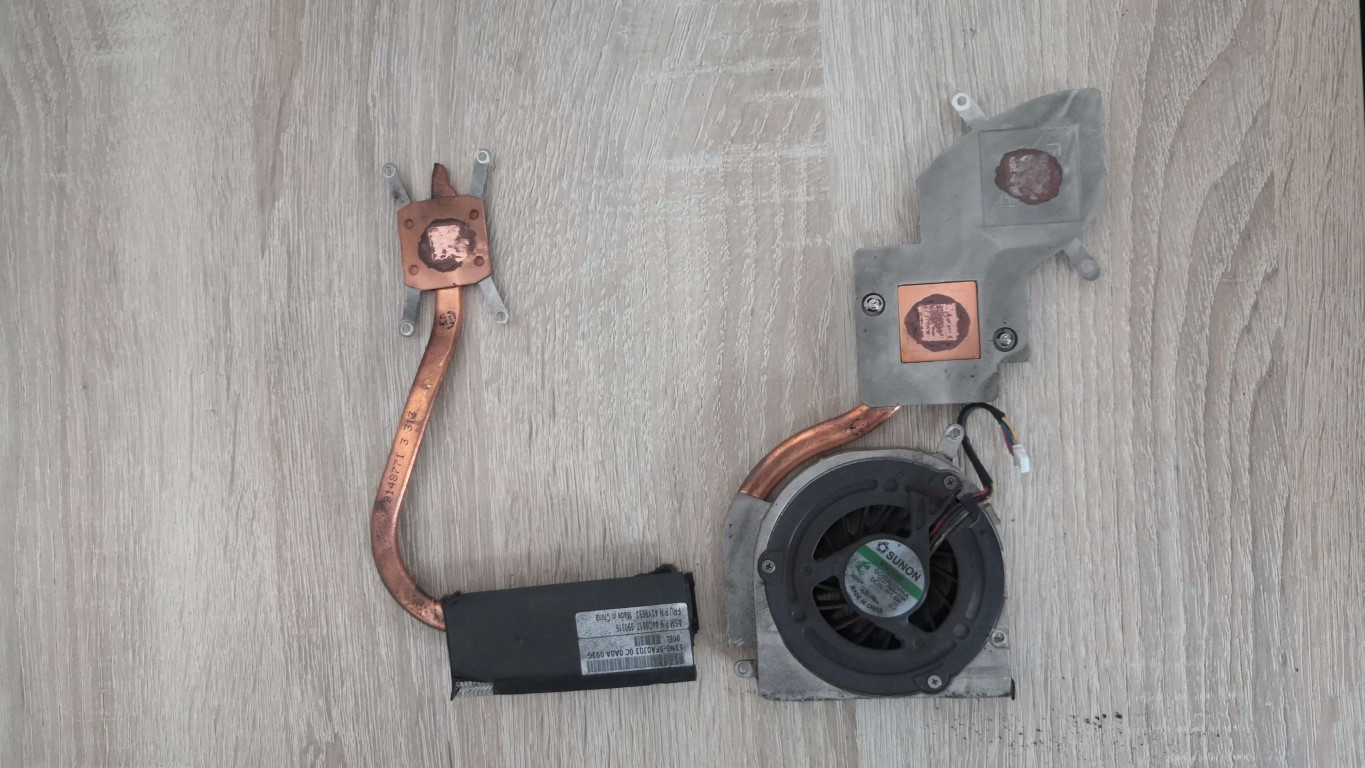

Starą pastę termoprzewodzącą z radiatorów usuwam przy pomocy ręcznika papierowego i alkoholu izopropylowego, natomiast z procesora,  chipsetu i grafiki przy pomocy alkoholu i patyczka kosmetycznego, Same kratki radiatora czyszczę pędzelkiem i sprężonym powietrzem.

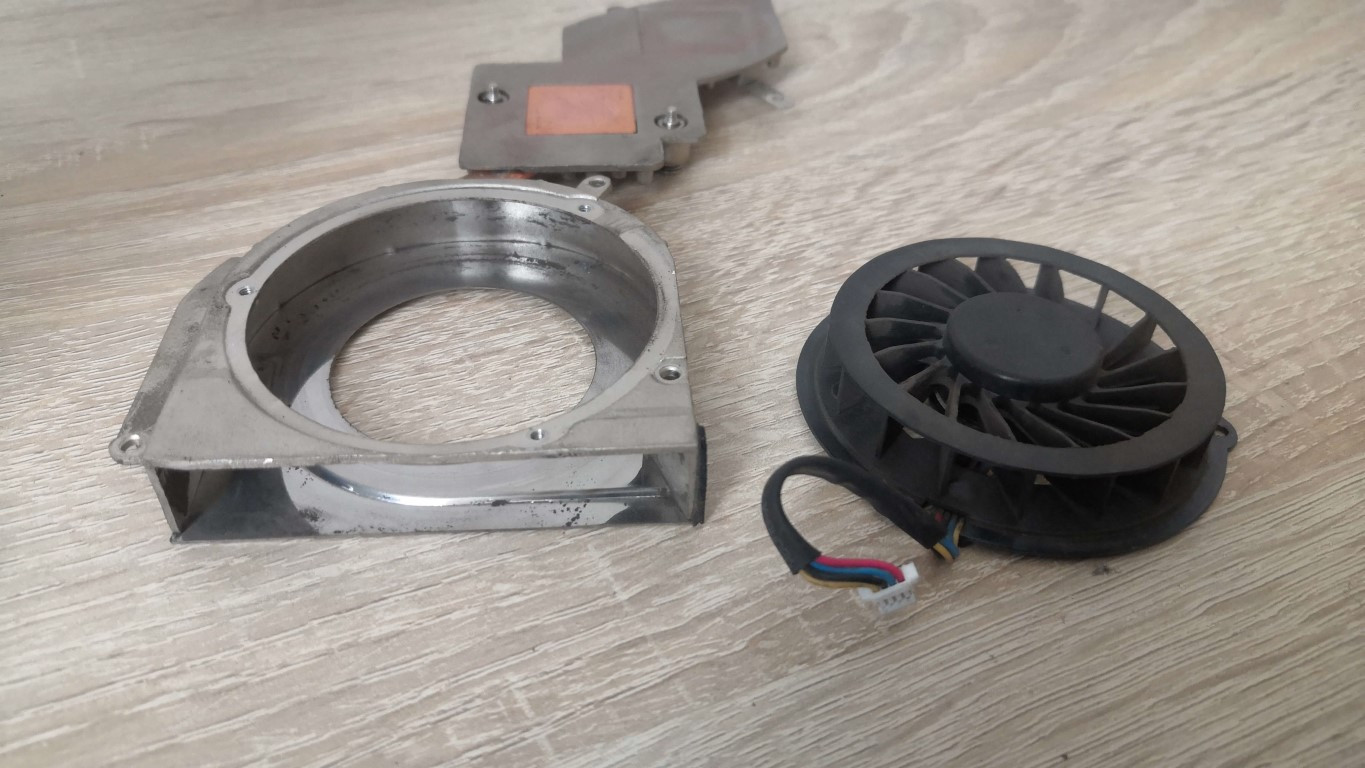

Mając już układ chłodzenia na zewnątrz wypada wyjąć wentylator odkręcając 3 śrubki i wyczyścić łopatki i przestrzeń wokół wentylatora.

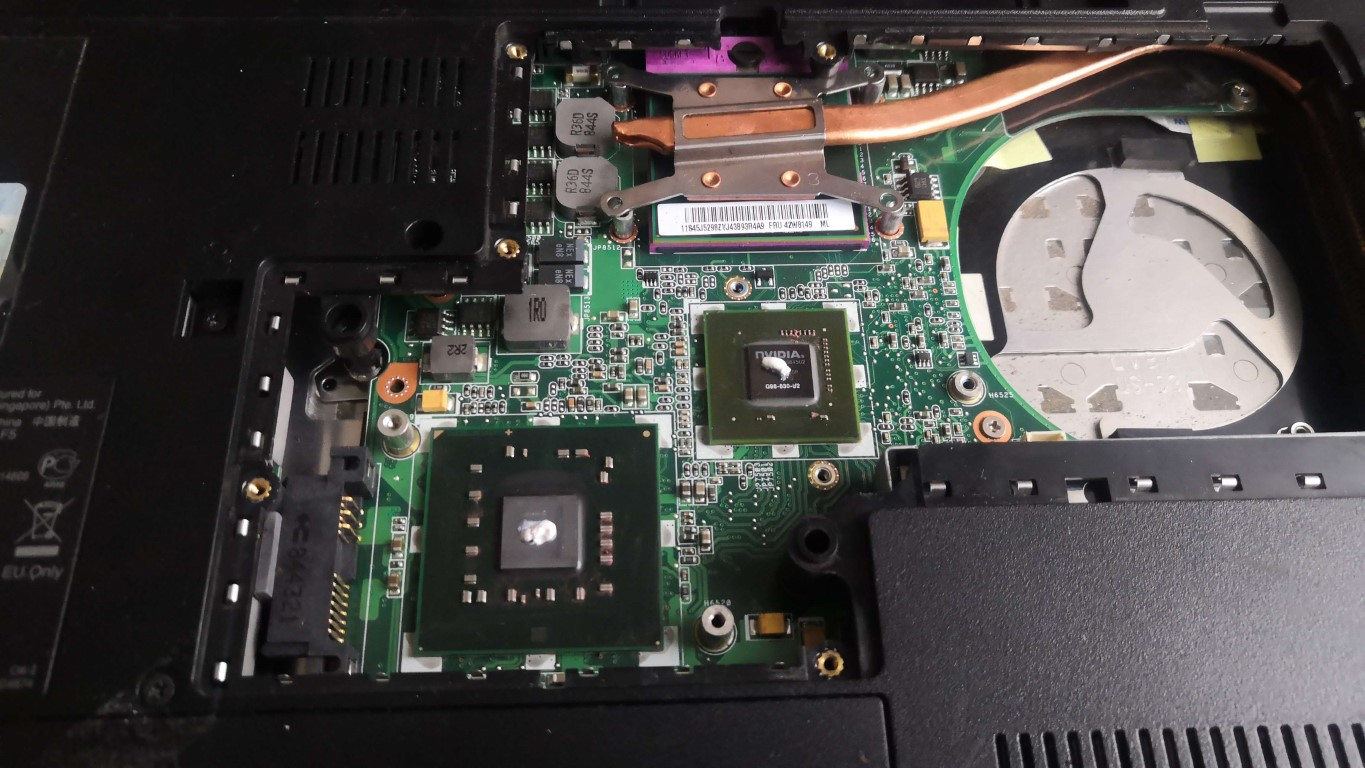

Po odparowaniu alkoholu nakładam na układy po „kropelce” pasty termoprzewodzącej. Zawsze należy sprawdzić jaką pastą dysponujemy ponieważ w przypadku układów nie będących pod tzw. czapką pasta może wyciec i zrobić zwarcie z innymi elementami, dlatego nie zawsze nada się pasta na bazie miedzi)

Przykładamy radiator i dokręcamy półobrotami wg wskazań numerów.
