Układ czasowy powstał z konieczności użycia elementu przedłużającego czas otwarcia zamka elektromagnetycznego w furtce (w normalnym użyciu zamek otwiera zaczep przez czas trzymania przycisku otwierającego). Poniższy układ powstał w oparciu o TIMER NE 555, pozwala wcisnąć przycisk otwierający a potencjometrem ustawić (jednorazowo) dowolny czas podtrzymania otwierania zamka w zakresie 0-22 s. (inne czasy na tym układzie są możliwe do uzyskania po wymianie potencjometru – PR1, oraz kondensatora – C1).

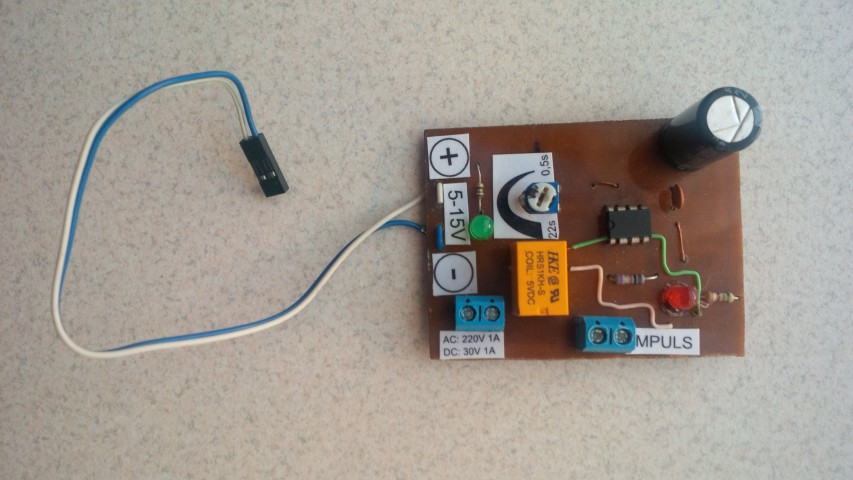

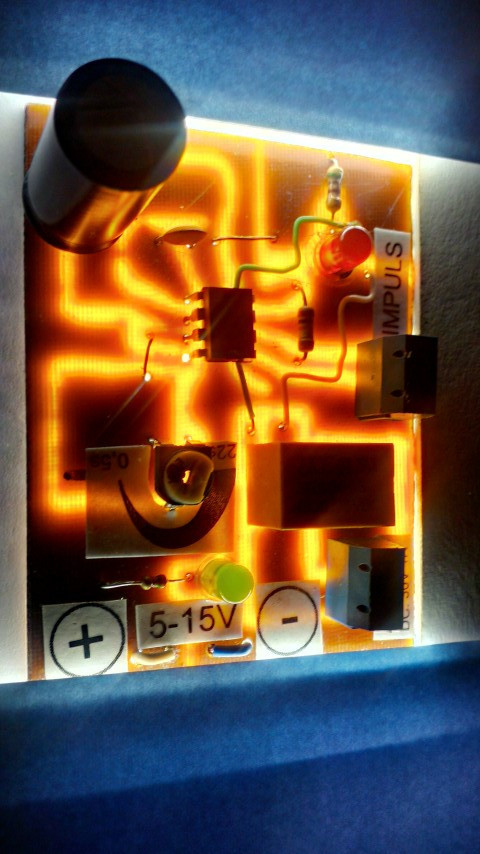

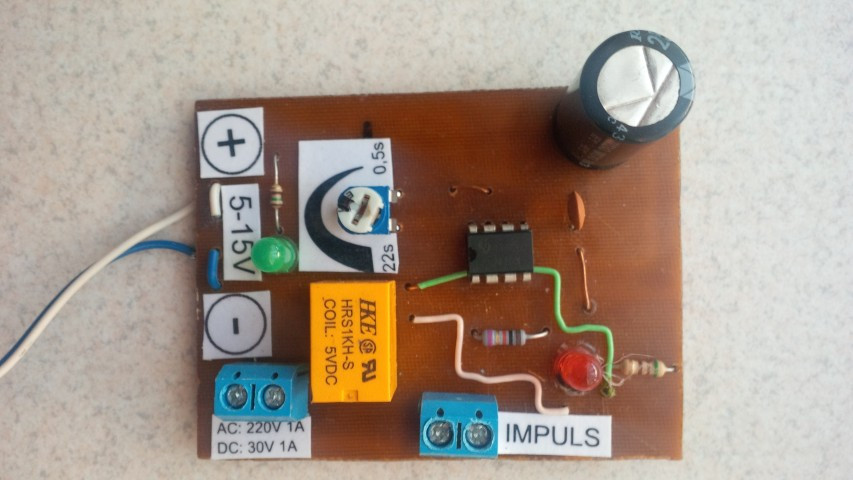

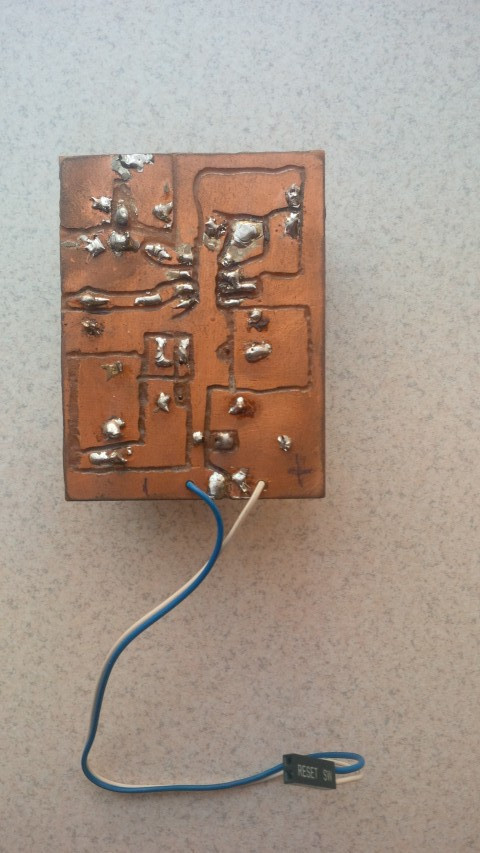

W związku z tym że układ powstał z potrzeby chwili i nie miałem pod ręką wytrawiacza, płytka została wyfrezowana ręczną frezarką (co w znacznym stopniu wpłynęło na estetykę), na szczęście nie ma to znaczenia na funkcjonalność. Układ może pracować w zakresie napięć od 5 V do 15 V – w obecnej konfiguracji pracuje na 12 V ponieważ pod takim napięciem pracuje sam zaczep elektromagnetyczny. Zaczep jest sterowany przekaźnikiem.

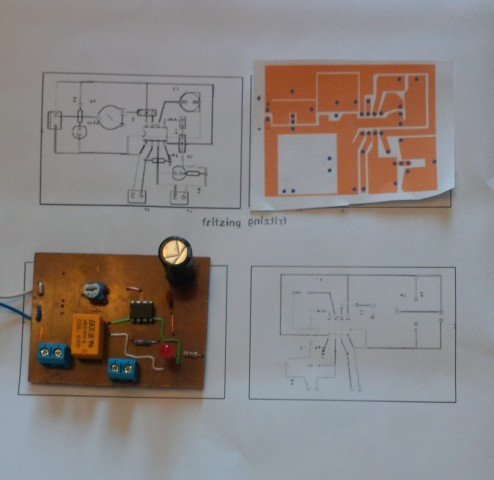

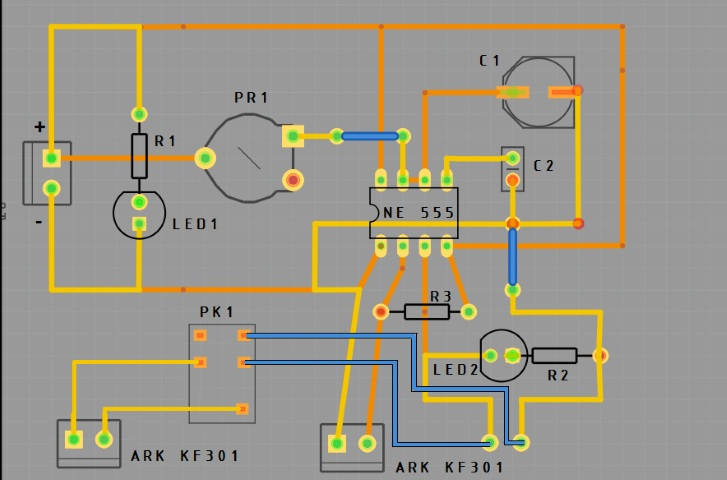

Wykaz użytych elementów:

1 x R1 – 150 Ohm
1 x R2 – 500 Ohm
1 x R3 – 1 k Ohm
1 x PR1 – 10 k Ohm
1 x LED 1 – Zielona
1 x LED 2 – Czerwona
1 x Timer – NE555
1 x C1 – 2200 µF 25 V
1 x C2 – 100 nF
3 x złącze śrubowe – ARK KF301 – 2 PIN
1 x PK1 – Przekaźnik HRS1KH-S, 5 V

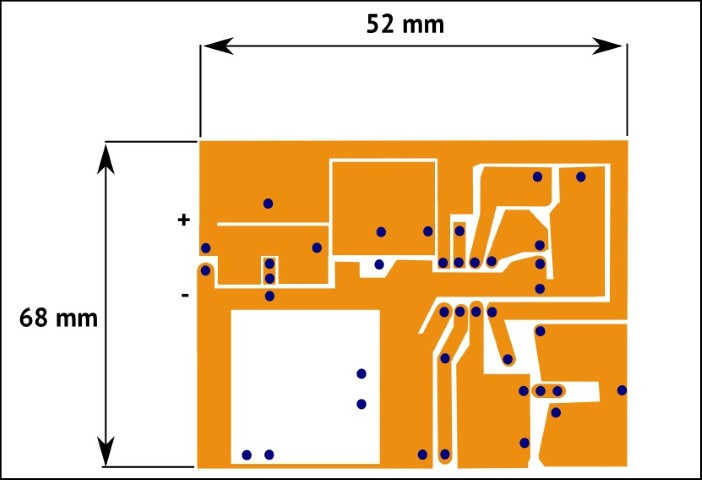

1 x Laminat – Płytka jednostronna 52 x 68 mm
4 x zworki
